Una sala limpia es una habitación con atmosfera controlada donde temperatura, humedad, presión interior, flujo y partículas en el aire son los elementos que determinan el nivel de contaminación.
El objetivo de una sala limpia es reducir al máximo el nivel de contaminación y la clasificación de esa sala se evalúa en función del nivel medio de concentración en el aire de partículas de un determinado tamaño.
|
Clase ISO 14644-1 |
Federal Standard 209 E |
Partículas/metro cúbico |
||||||
|
≥ 0,1 µm |
≥ 0,2 µm |
≥ 0,3 µm |
≥ 0,5 µm |
≥ 1 µm |
≥ 5 µm |
|||
|
ISO 1 |
10 | |||||||
|
ISO 2 |
100 | 24 | 10 | |||||
|
ISO 3 |
1 |
M 1.5 |
1.000 |
237 |
102 |
35 |
||
|
ISO 4 |
10 |
M 2.5 |
10.000 |
2.370 |
1.020 |
352 |
83 |
|
|
ISO 5 |
100 |
M 3.5 |
100.000 |
23.700 |
10.200 |
3.520 |
832 |
|
|
ISO 6 |
1.000 |
M 4.5 |
1.000.000 | 237.000 | 102.000 |
35.200 |
8.320 |
293 |
|
ISO 7 |
10.000 |
M 5.5 |
352.000 |
83.200 |
2.930 |
|||
|
ISO 8 |
100.000 |
M 6.5 |
3.520.000 |
832.000 |
29.300 |
|||
|
ISO 9 |
35.200.000 | 8.320.00 | 293.000 | |||||
Comparación entre clase ISO 14644-1 y Federal Standard 209 E
El uso de las salas limpias esta extendido en muchos sectores como:
– Química.
– Farmacia.
– Alimentación.
– Biología.
– Cosmética.
– Microelectrónica.
El flujo de aire que se introduce en una sala limpia o clean room puede ser unidireccional (flujo laminar) o no direccional (turbulento) pero en cualquier caso deberá pasar a través de filtros especiales llamados HEPA o ULPA.
El objetivo del uso de esos filtros es la eliminación de partículas en suspensión y microorganismos para que el aire sea lo más estéril posible y se renueva periódicamente para evitar la acumulación de polvo.
Los filtros HEPA están compuestos por una malla de fibras de vidrio dispuestas al azar y con un diámetro de entre 0.5 y 2 µm. y un espacio entre las fibras mayor a 0.3 μm.
Las partículas son atrapadas (se adhieren a una fibra) mediante una combinación de estos mecanismos:
Estos filtros HEPA también son utilizados en los equipos autónomos de extracción para los humos de soldadura. El tamaño de las partículas así como su tipología (ácido clorhídrico, benzeno, tolueno) hacen de estos humos un elemento altamente dañino hacia el operario y por tal motivo donde se disponga de una estación de soldadura manual se debería requerir estos equipos de extracción de humos.
La presión del aire existente en la sala limpia o sala blanca es un factor a controlar siendo ligeramente superior a la exterior para impedir o dificultar la entrada de aire exterior de la sala. Existen exclusas o puertas que mantienen las diferencias de presión entre las salas y las aíslan del exterior.
Las pre-salas son los espacios donde los operarios se vestirán con trajes especiales para no llevar contaminantes ni generar partículas de polvo y donde los tejidos empleados evitan la generación de micro fibras y por consiguiente contaminación.
Un aspecto a tener en cuenta en una sala limpia donde manipulemos circuitos electrónicos o salas limpias para microelectrónica es que deben ser también zonas EPA.
Por tal motivo a los requerimientos de una sala limpia deberemos sumar los requerimientos de una zona protegida ESD como son aterrizar, apantallar o ionizar.
El pavimento a usar deberá ser electroconductor o disipativo y siempre conectado a una tierra inferior a 2 ohmios y el mobiliario podrá ser disipativo y no necesariamente de acero inoxidable.
En cuanto a la vestimenta de los operarios podemos destacar la necesidad de batas ESD o monos ESD con especificaciones para sala limpia, así como gorros o verdugos.
Un punto especialmente destacable en las salas limpias – zonas EPA es la utilización de patucos o polainas que no disponen de conexionado directo con el operario y por consiguiente no son el principal elemento de aterrizaje de cargas del operario (conjunto pavimento/calzado).
En estos casos cuando el operario desplace por la sala limpia un dispositivo sensible ESD (ESDS) deberá apantallarlo por medio de la utilización de bandejas conductivas con tapa o bolsa apantallada.
Disponemos de batas específicas para su utilización en salas limpias – zona EPA.

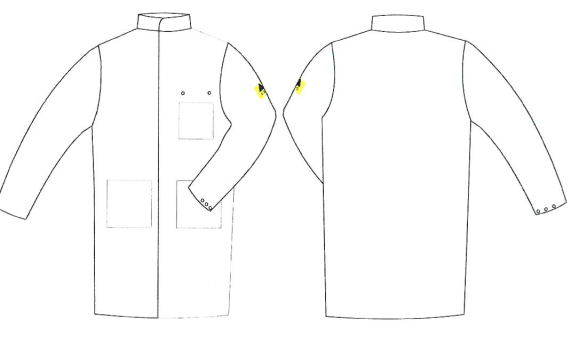

Bata Sala Limpia
| Composición | 98% poliéster 2%carbonato |
| Peso (aprox. gr.) | 100 |
| Color | Blanco |
| Certificación | EN 61340-5-1 |
| Descripción | ||
| Cierre de cuello | Cierre alto | |
| Parte delantera | Cierre con botones de presión | |
| Bolsillo en pecho | 1 bolsillo en la parte izquierda del pecho | |
| Bolsillos laterales | 2 bolsillos laterales | |
| Cuerpo | Sin costuras laterales. Las piezas se unen en mitad de la espalda | |
| Puños | Ajustables con botones de presión | |
| Emblemas bordados | Emblema ESD bordado en brazo izquierdo | |
| Otros | Dos clips para placa no identificación | |
| Tallas disponibles | Unisex desde XS a XXXL | |
