Uno de los procesos más importantes en la industria electrónica es la inspección de calidad. Los productos que salen al mercado deben pasar por un análisis exhaustivo para comprobar que estos proporcionar la mayor calidad, y más aún en esta industria. Hoy en día muchos de los procesos están automatizados, como por ejemplo con el uso de microscopios digitales, pero en algunos casos se necesita de la experiencia y visión de un operario utilizando métodos tradicionales, como pueden ser los microscopios analógicos o las lupas de aumento.
En este otro artículo hablamos de microscopios tradicionales. En esta ocasión, hablaremos de lupas de aumento y las opciones disponibles:
La lupa de mano ESD es muy cómoda para inspeccionar puntualmente zonas específicas de una PCB o componente, y gracias a su tamaño compacto es completamente portátil. A diferencias de otras lupas de mano, este modelo incluye iluminación LED en 5 puntos, lo que permite iluminar el área de inspección sin la necesidad de un foco externo.
Características:
- Dimensiones: 190 x 80 x 25 mm.
- Aumento: 5D / 2.25x
- Diámetro de la lente: 60 mm.
- Iluminación: 5 x LED + 1 UV.
Lupa de mano ESD LU-0001
Las Lupas ESD 3D LU-0002/3/4 son las lupas de 3 dioptrías con mejor calidad-precio. Estos modelos incorporan luz LED con 6000K de temperatura de color, que brinda la iluminación más similar a la luz natural para los mejores resultados. Todos los modelos ofrecen un aumento de 1.75x y un alcance máximo de +/- 95 cm, pero cada modelo tiene unas dimensiones, intensidad lumínica y diámetro/tamaño de lente diferentes para cubrir todas las necesidades de inspección. Además, incluyen abrazadera para colocar en la mesa de trabajo y existe una selección de accesorios opcionales para añadir, como por ejemplo lentes de aumento 5D.
Lupa redonda ESD LU-0002
- Diámetro de la lente: 125 mm.
- Iluminación: 60 leds, 14W, 6000K
- Intensidad lumínica de la lupa: 1200 Lumen.
Lupa redonda ESD LU-0003
- Diámetro de la lente: 180 mm.
- Iluminación: 84 leds, 16W, 6000K
- Intensidad lumínica de la lupa: 1600 Lumen.
Lupa cuadrada ESD LU-0004
- Tamaño de la lente: 155 x 190 mm, para un mejor efecto estéreo.
- Iluminación: 60 leds, 14 W, 6000K, regulación de 25, 50, 75, 100%
- Intensidad lumínica de la lupa: 1200 Lumen.
Lupa redonda ESD 3D LU-0002
Lupa redonda ESD 3D LU-0003
Lupa cuadrada ESD 3D LU-0004

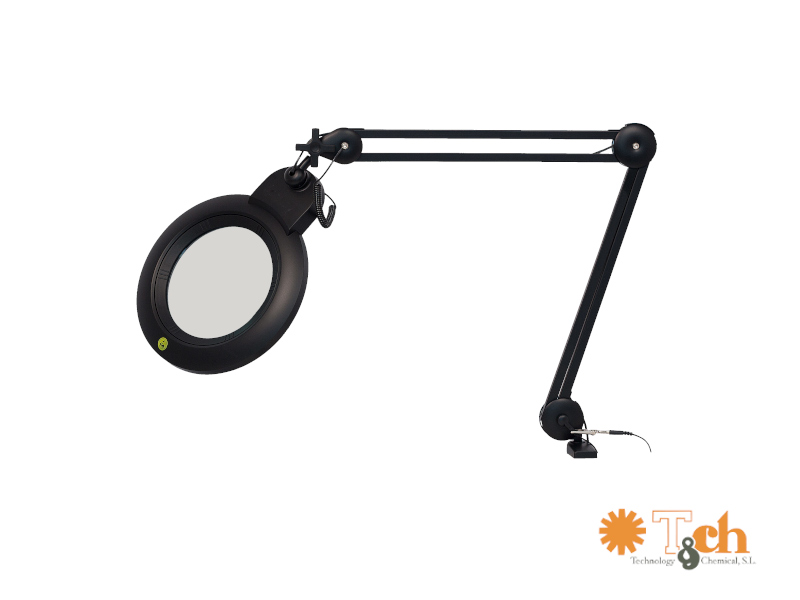

También disponemos de modelos con 5 dioptrías. La lupa de aumento 5D modelo LU-26505-5D es única en su clase. Con temperatura de color ajustable (3500K — 6500K), control de brillo (6500LX), además de un diseño atractivo, este modelo garantiza una visualización nítida para cualquier aplicación.
Características
- Lente: 190 x 160 mm. aprox. para visualizar sin distorsiones.
- Aumento: 2.25x / 5D.
- Alcance: hasta 92 cm.
- Protección ESD
- Rango de temperatura de color ajustable: 3500 – 6500 K.
- Controles de brillo sensibles al tacto.
- Brazo equilibrado con resorte cubierto que garantiza un amplio rango de trabajo.
- El movimiento giratorio de 360° permite colocar el cabezal en cualquier posición.
