J-STD-033C
La última versión del estándar sobre “Manipulación, empaquetado, envío y uso de dispositivos SMD sensibles a la humedad/refusión” se ha realizado en Febrero de este año 2012.
En él aparecen interesantes anotaciones sobre el uso de las cabinas de secado como método para la eliminación de la humedad en dispositivos sensibles.
Así pues en el apartado 4 – Secado podemos leer:
4.1.2 Exposiciones de corta duración:
Los paquetes de SMD que han sido expuestos a condiciones ambientales que no exceden los 30ºC /60% RH pueden secarse adecuadamente a temperatura ambiente mediante el uso de desecantes o una cabina de secado
4.1.2.1 Niveles de sensibilidad a humedad 2, 2a y 3:
En este apartado nos indica que para dispositivos con sensibilidad a la humedad de 2, 2a y 3, si éste ha permanecido un periodo mayor a 12 horas fuera de su empaquetado original, se requerirá un periodo mínimo de desecación de 5 veces el tiempo de exposición para restaurar el nivel de su vida útil (ver tabla 4.3) y esto se consigue con cabinas de secado capaces de mantener una humedad relativa nunca superior al 10 %.
Para los componentes expuestos durante cualquier periodo menor al indicado como vida útil, la bolsa desecante o colocarlo en una cabina desecante que mantenga niveles de humedad no superiores al 10%RH, detendrá el reloj de vida útil mientras la vida útil acumulada cumpla las condiciones de la tabla 5-1 y/o tabla 7-1.
4.1.2.2 Niveles de sensibilidad a humedad 4, 5 y 5a:
En este apartado nos indica que para dispositivos sensibles a la humedad de 4, 5 o 5a en periodos de exposición mayor a 8 horas se requieren 10 veces el tiempo expuesto para restaurar su nivel de vida útil (ver tabla 4-3) y que esto se consigue con cabinas de secado con capacidad para mantener la humedad relativa no superior al 5 %.
Una vez restaurada la vida útil, seguir las indicaciones del apartado 5.3 para el almacenaje seguro.
5.3. Almacenaje seguro:
El almacenaje seguro significa colocar los paquetes de SMD secos en condiciones de humedad controlada de manera que el reloj de vida útil permanezca en cero. Las condiciones aceptables para el almacenaje de forma segura de paquetes de SMD clasificados con niveles 2 a 5a se indican a continuación.

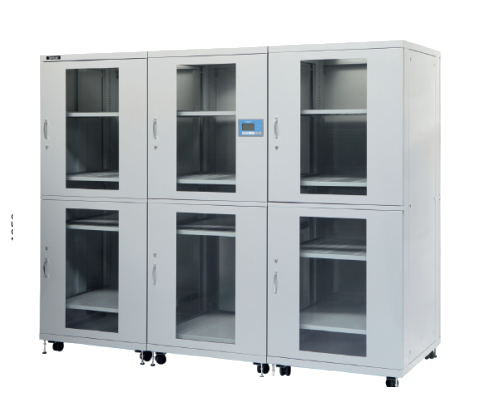

5.3.3 Cabina de atmósfera seca:
Una cabina de almacenaje que mantenga bajos niveles de humedad mediante el uso de aire seco o nitrógeno a 25 +/- 5ºC. Esta cabina debe ser capaz de recuperar sus niveles de humedad establecidos en menos de 1 hora desde que se haya producido la rutina de exposición, por ejemplo con la apertura/cerrado de la puerta.
5.3.3.1 Cabina de secado a 10%RH:
Los paquetes de SMD no sellados en bolsas antihumedad deben colocarse en cabinas de atmósfera seca, manteniendo niveles de no menos de 10%RH. Una cabina de secado no puede considerarse como un elemento de protección antihumedad. El almacenaje de paquetes de SMD en estas cabinas de secado debe estar limitado al tiempo máximo indicado en la tabla 7-1. Si el se sobrepasa este tiempo límite, los paquetes deberán ser horneados de acuerdo a lo indicado en la tabla 4-2 para restaurar la vida útil.
5.3.3.2 Cabina de secado a 5%RH:
Los paquetes de SMD no sellados en bolsas antihumedad deben colocarse en cabinas de atmósfera seca, manteniendo niveles de no menos de 5%RH. El almacenaje en estas cabinas de secado puede considerarse equivalente a almacenar en una bolsa seca con tiempo de vida ilimitado.
5.4.1 Bolsa antihumedad abierta:
Después de abrir una bolsa antihumedad, todos los paquetes de SMD que contenga deben pasar por el proceso de reflow, incluyendo el rework, antes de establecer el tiempo de vida útil, volver a sellar la bolsa antihumedad o almacenado en una cabina de atmósfera seca de acuerdo al apartado 4.1. Si el tiempo de vida útil o las condicionesambientales se sobrepasan, actuar de acuerdo al apartado 5.5.2
