Sistema inteligente de medición para determinar importantes parámetros de sistemas de refusión y soldadura por olas.
La fabricación de electrónica hoy día se caracteriza por las exigencias de alta calidad, parámetros y procesos claramente definidos además de pruebas de su repetitividad y fiabilidad.

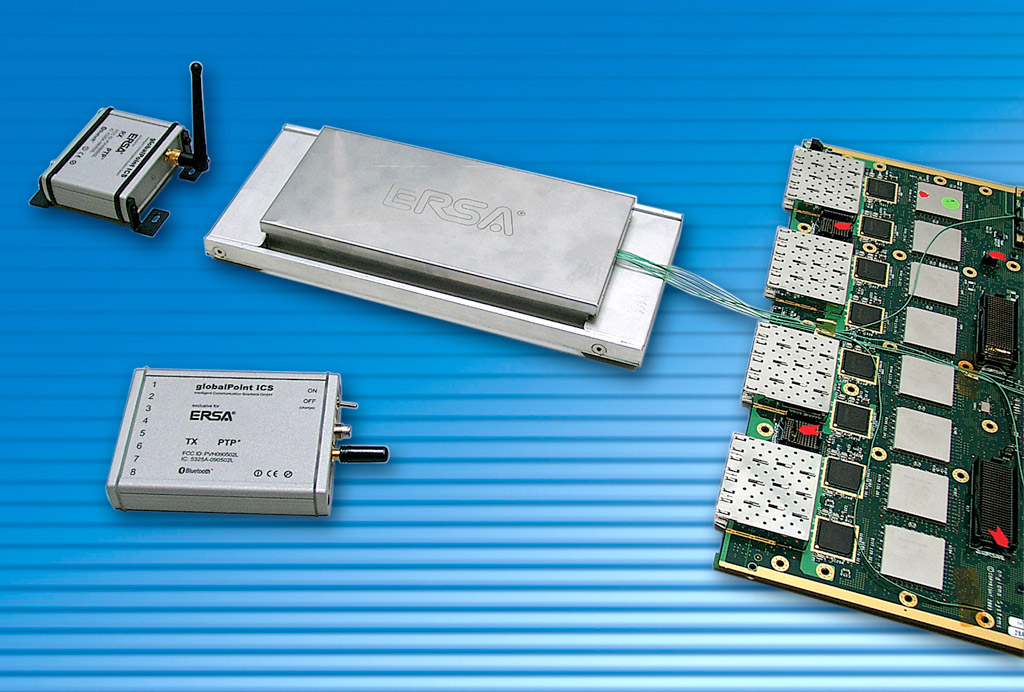

Un instrumento flexible e ideal para la evaluación y monitorización de procesos es el Sensor Shuttle de ERSA PTP. este sistema se adapta a cualquier proceso de soldadura, incluyendo refusión, ola y soldadura selectiva cuando sea necesario medir y evaluar la temperatura, velocidad y perfiles de soldadura.
El sistema permite monitorizar el proceso online y evaluar los parámetros mostrados en tiempo real.
La transmisión de datos mediante tecnología Bluetooth hace del Sensor Shuttle de ERSA un elemento sencillo y especialmente útil. Ya no necesitaremos más un cable de conexión entre el Shuttle y un PC. El sistema incorpora 8 canales de medición que pueden conectarse a termopares Ni/CrNi.
Dependiendo de la tarjeta de medición utilizada, se proporcionarán también mediciones de datos relevantes generados por olas y sistemas de soldadura selectiva. Aquí se incluyen tiempos de mojado en soldadura de olas, fluxado, velocidad del conveyor y por supuesto temperaturas de la PCB en puntos importantes.
La tarjeta de medidas apropiada para cumplir cualquier exigencia está disponible para cualquier proceso de soldadura. Si las mediciones se realizan sobre componentes actuales en el proceso de refusión, se proporciona un sistema de transporte flexible para el sistema Shuttle. Este transporte, es fácil de adaptar al ancho requerido por el sistema de soldadura de refusión.
El software PTP del Sensor Shuttle de ERSA permite mostrar un a gráfica para ayudarle en una óptima evaluación, documentación y registro de los datos de medida. PTP trabaja bajo Windows 2000/XP, de ese modo se proporciona no solo un simple menú de control y un sencillo manejo sino además las ventajas de la tecnología Windows y sus módulos individuales.
La evaluación de los gradientes se realiza de la siguiente forma: Evaluación de la temperatura en cualquier momento, temperatura máxima, gradientes de temperatura, diferencial de temperaturas, tiempos de mojado máx./mín. velocidad de conveyor y realización de curvas generando un reporte automático. Una función de cobertura permite comparar perfiles actuales con perfiles de referencia guardados.
| Referencia | |
| ER-131150 | SENSOR SHUTTLE DE ERSA |
